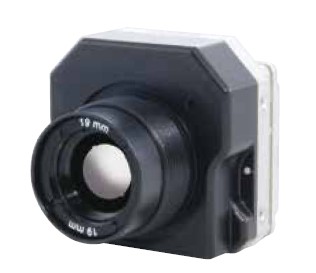

FLIR Tau2热成像机芯

FLIR Tau2热成像机芯

FLIR Tau2系列机芯,有几种规格为324*256,336*256,640*512几种分辨率



FLIR Tau2系列机芯,有几种规格为324*256,336*256,640*512几种分辨率



说明书

Tau 640

Tau 336

Tau 324

热成像器

非制冷 VOx 微测热辐射计

FPA / 数字视频显示格式

640 × 512

336 × 256

324 × 256

模拟视频显示格式

640 × 480 (NTSC); 640 × 512 (PAL)

像元间距

17 μm

25 μm

波长范围

7.5 - 13.5 μm

全帧频

30 Hz (NTSC)
25 Hz (PAL)

30/60 Hz (NTSC)
25/50 Hz (PAL)

可出口帧频

7.5 Hz NTSC; 8.3 Hz PAL

灵敏度 (NEdT)

<50 mKf/1.0

场景范围(高增益)

-25°C +135°C

-25°C +100°C

-25°C +135°C

场景范围(低增益)

-40°C +550°C

成像时间

<5.0

<4.0

厂家优化视频

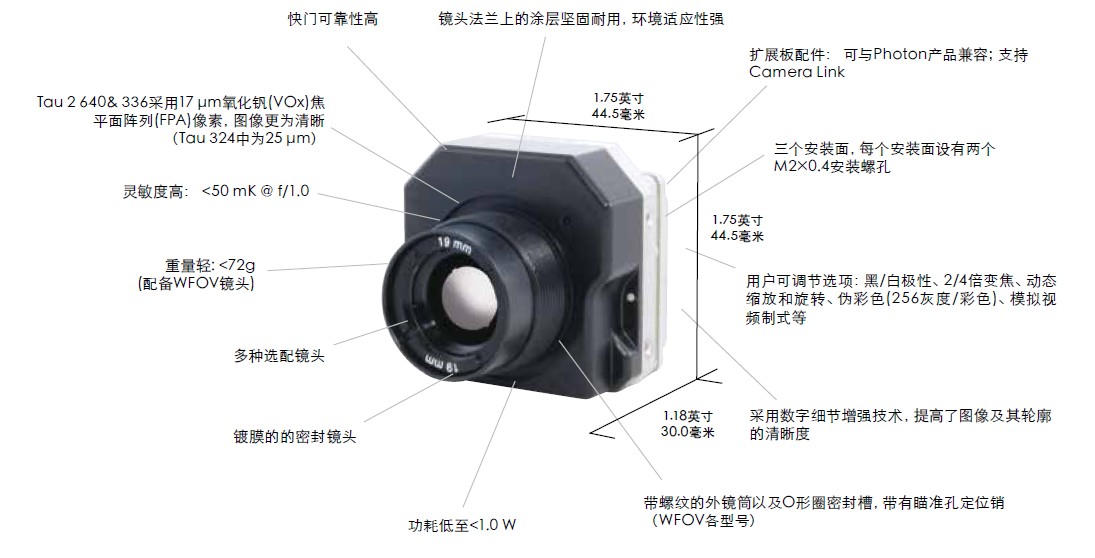

物理属性

Tau 640

Tau 336

Tau 324

尺寸(不计算镜头)

1.75" x 1.75" x 1.18"

配镜头和无镜头配置可用

3 个侧面拥有精密安装孔 (M2x0.4),每个侧面 2

镜筒密封隔板安装 (M29×1.0),仅限宽视场镜头

热辐射特征

Tau 640

Tau 336

Tau 324

等温线

点测温

中心 4×4 温度测量

高级温度测量

改良的精确度,可移动点式测光表,图像度量数据,T-线性(数字输出)(需要 OEM 部件号,附加费用)

图像处理和显示控制

Tau 640

Tau 336

Tau 324

图像处理和显示控制

图像优化

图像优化

反转/复原(模拟和 8 位数字)

极性控制(黑热/白热)

彩色和单色调色板 (LUT)

数字变焦

2x, 4x, 8x

2x, 4x

Continuous Zoom

符号表示法(256 灰度和 256 彩色)

是,单像素分辨率适合所有型号

数字视频

Tau 640

Tau 336

Tau 324

LVDS14 位或 8 位)

CMOS14 位或 8 位)

BT.6568 位)

相机连接(扩展总线附件模块)

低帧频选项(厂家配置)

界面连接

Tau 640

Tau 336

Tau 324

主要电气连接器

50 Hirose

输入功率(快门工作时最大 2.5 amp

4.0 - 6.0 VDC

稳态功耗

<1.2 W

~1.0 W

平场校正 (FFC) 时间

<0.5

降低功耗开关(禁用模拟视频)

RS-232 兼容通讯

57,600 921,600 波特率

外部同步输入/输出

离散 I/O 控制可用

是(相机最少 10 个)

可设置的开机画面

是(相机最少 10 个)

经由 SDK GUI 的用户可配置性

动态范围开关

环境

Tau 640

Tau 336

Tau 324

工作温度范围

-40°C +80°C

非工作温度范围

-55°C +95°C

热冲击

5°/分钟

工作海拔高度

+40,000 英尺

湿度

5% - 95% 非冷凝

振动

4.3g 三轴,每个 8 小时

冲击

200g 冲击波,带有 11msec 锯齿波

ROHS

合规
