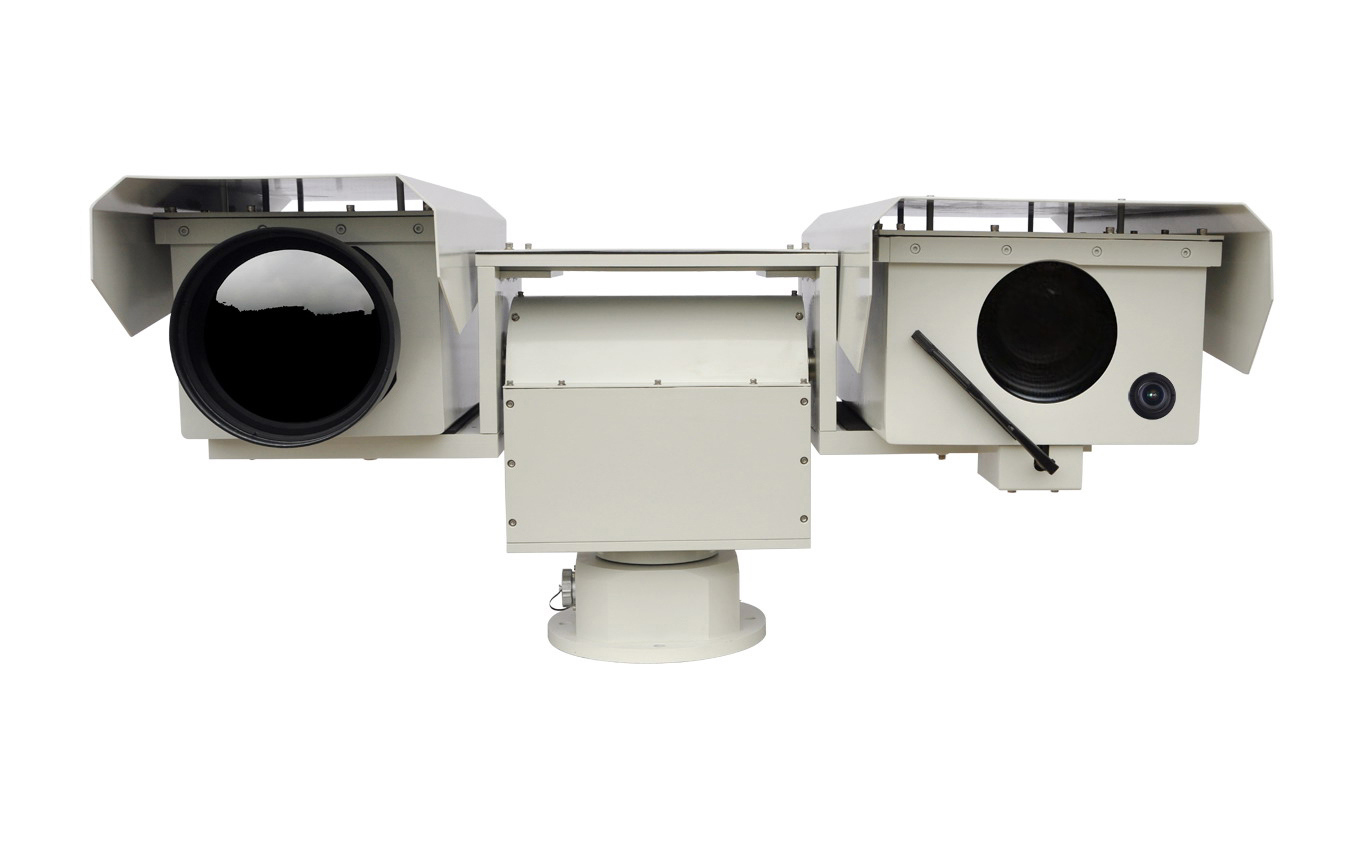

HXJ-MRIR100T 远距离热成像透雾高清可见光摄像机系统

HXJ-MRIR100T 远距离热成像透雾高清可见光摄像机系统

产品特点:

集日夜一体化摄像机、热成像仪及镜头、透雾摄像机及镜头或激光,控制模块和可变速云台于一体。

独特的拨码开关设计易于通讯设置

独特的软件在线升级功能方便终端用户的个性化需求及系统维护

独特的微步功能确保精确定位远距离目标

平面设计的光学窗口最大程度避免了图像扭曲和保护内置系统部件

自动/手动校正功能保证系统长时间运转的精度.。

内置温控功能

远程控制热成像仪开启和关闭

屏幕显示菜单,便于设置系统参数

云台断电自锁功能

坚固全金属机身采用全密封防水设计,达IP66防水标准

雷击、浪涌断电记忆保护电路

云台特性

128个预置位,8个预置位巡视功能

用户自定义自动扫描、随机扫描和扫描速度

自动或手动零位校准功能

用户自定义左右限位和景深比例调速功能

OSD显示密码保护功能,防止未经授权的设置

OSD菜单显示标题、方位角、变倍及内部温度

用户自定义开机动作和系统状态自动诊断功能

RS-485半双工通讯口,RS-232,RS-422全双工

兼容Pelco P/D协议

可选内置激光夜视模块(夜视距离1km以上)激光开启自动/手动可选

自动模式(黑白状态下,激光自动开启,彩色状态下,激光自动关闭

热成像机芯及镜头可探测的红外波长范围为7.5~14μm远红外波段, 在该波长范围内,热像仪能够感应极小温差的物体,根据物体表面温度不同,有白热、黑热及其它多种伪色彩显示方式。



独有的数字化细节增强(DDE – Digital Detail Enhancement)功能与其它热像仪相比,能看到更清晰的画面。热像仪FPA材料采用氧化钒(VOX),与其它材料(例如:多晶硅)相比,对抵御阳光的损坏具有天然优势,与热成像部分独立的远程ON/OFF功能配合,可有效延长系统寿命。



560TVL高清晰度1/2寸低照度彩转黑CCD相机和12.5~775mm长距离镜头工作在可见光和近红外波段。两者的有效结合可以使云台在白天、黑夜甚至浓雾和暴雨等恶劣天气下能够监测远距离目标,并获取清晰的图像。

单摄像机系统由1/2寸低照度彩转黑CCD摄像机或非制冷型热成像摄像机及高精度云台组成。

远距离探测双摄像机系统主要由以下部分组成

非制冷热成像摄像机及电动调焦热成像镜头

1/2寸低照度彩转黑CCD相机及12.5~775mm 62X连续变焦百万像素透雾日夜型镜头

内置断电自锁功能的精准体系云台

内部供电模组和中央处理程序模组

红外热成像双摄像机系统对白天、黑夜以及全黑的环境都很敏感,是入侵探测的新型武器,主要用于远距离和恶劣环境的监控,可以全天候工作,在白天和黑夜及烟、雾、雨雪、灰尘等条件下也有较佳表现,在完全黑暗或天气多变的情况下,探测潜在的入侵者和走私分子是保护国家边境安全的关键。红外热成像双摄像机系统可以在夜间或全黑的环境下探测到数公里外的目标,能够满足边防的监控需要,因此适于边境的监控和防护,构成一道虚拟的安全围墙。可以有效探测隐藏于灌木丛中、黑暗处或浓烟雾雨雪中的入侵者,将这些潜在的危险呈现于监控者的视线下。

此系统广泛适用于远距离执法、国防、边境、军事、航空、港口、交通、仓库、油库、搜救、救援、机场、核电站、石化及其它高安防等级场所。

热成像镜头

100mm

150mm

200mm

275mm

300mm

透雾

热成像像素数

320*240

透雾

镜头

305mm

HXJ-MRIR100T-300-P-100

HXJ-MRIR100T-300-P-150

HXJ-MRIR100T-300-P-200

HXJ-MRIR100T-300-P-275

HXJ-MRIR100T-300-P-300

1.6km

2.5km

500mm

HXJ-MRIR100T-500-P-100

HXJ-MRIR100T-500-P-150

HXJ-MRIR100T-500-P-200

HXJ-MRIR100T-500-P-275

HXJ-MRIR100T-500-P-300

3.0km

4.3km

775mm

HXJ-MRIR100T-775-P-100

HXJ-MRIR100T-775-P-150

HXJ-MRIR100T-775-P-200

HXJ-MRIR100T-775-P-275

HXJ-MRIR100T-775-P-300

5km

7km

目标探测距离

Person

1.6km

2.4km

3.2km

4km

4.8km

----

-----

Car

4.4km

6.6km

8.8km

11km

13km

----

-----

640*480 pixel

透雾

镜头

305mm

HXJ-MRIR100T-300-P-100H

HXJ-MRIR100T-300-P-150H

HXJ-MRIR100T-300-P-200H

HXJ-MRIR100T-300-P-275H

HXJ-MRIR100T-300-P-300H

1.6km

2.5km

500mm

HXJ-MRIR100T-500-P-100H

HXJ-MRIR100T-500-P-150H

HXJ-MRIR100T-500-P-200H

HXJ-MRIR100T-500-P-275H

HXJ-MRIR100T-500-P-300H

3.0km

4.3km

775mm

HXJ-MRIR100T-775-P-100H

HXJ-MRIR100T-775-P-150H

HXJ-MRIR100T-775-P-200H

HXJ-MRIR100T-775-P-275H

HXJ-MRIR100T-775-P-300H

5km

7km

目标探测距离

Person

2km

2.9km

4km

5km

6km

----

-----

Car

5km

7.6km

10km

12.6km

15km

----

-----

云台参数



部件

云台

旋转角度

水平旋转:  0~360° 连续旋转  垂直旋转: -45°~+45°

旋转速度

水平 0.01°~20°/s 垂直 0.01 ° ~ 5.7° /s

预置位速度

水平 20° /s,垂直: 5.7 ° /s

预置位精度

+/- 0.03° (自动或手动)

自动扫描

1°-20°/s (自动或手动)

电机

齿轮传动/自动锁定





激光参数

部件

激光照明组件

激光波长

808nm

输出功率

光纤激光,6W, 10W, 15W可选

工作电压

6W (6.5V) / 10W10.5V/ 15W (17.2V)

工作电流

2500mA

斜率效率

平均 1.20

激光控制

光圈可调, 自动/手动开启关闭,由摄像机切换黑白模式自动开启和关闭



机械参数



CCD保护窗

钢化玻璃,坚固,高透光率

输入电压

AC24V / DC24V

功耗

90W



连续工作温度

-20~ +50

存储和运输温度

-40~ +60

尺寸

订制

包装尺寸

订制
