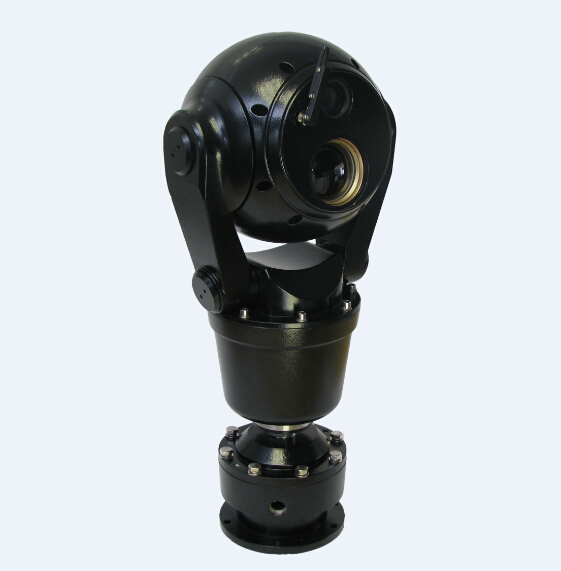

HXC-10系列 海事船载热成像转台摄像机

HXC-10系列 海事船载热成像转台摄像机

主要特性:

独有结构特性

机体由5mm-15mm厚铝合金材料制成,坚固密封

摄像机光学窗口采用5mm厚钢化玻璃,平面设计,最大程度避

免图像扭曲和保护内置一体化摄像机;

一体化构成

内置高清晰度36倍一体化摄像机

内置高性能红外热像仪:

综合性热图像解决方案

免维护非致冷焦平面热成像探测器

热灵敏度<120mk/14位探测精度

亮度自适应功能,无需额外调节和设置

彻底解决黑夜无照明条件快速捕捉目标

内置雨刷

云台特性:

精密电机控制,定位准确,反应灵敏

外观精致美观大方

运行平稳,转动声音小

摄像机特性:

内置高清晰度和可变高倍一体化摄像机

背光补偿调试功能

可选彩色或黑白图像功能

视频宽动态调节功能

视频防抖动功能

视频隐私遮盖功能,最多可支持24个隐私遮盖区域

高速预置位的视频冻结功能

内置解码器特性:

集成多协议解码控制器: P/D协议

可以选择软地址和硬地址设置

内置中英文功能菜单,摄像机、云台功能可设置

内部内置环境检测功能,实时检测转台内部温度,

断电记忆功能-可记忆断电前运行的动作

上电自恢复功能:用户可指定上电后云台和摄像机的动作。

成比例变速功能:云台速度与变焦镜头的深度成比例不断下降。

云台方位显示,摄像机变倍显示,数据反馈PTZ状态。

可设置虚拟零位

具有水平自动扫描功能,俯仰角度能设置

具有削苹果扫描功能

2条轨迹记忆功能

4条预置位巡视功能,停留时间可设置

255个预置位,预置位精度 ± 0.10

5通道定时自动激活功能,定时运行各种用户预设动作

3种雨刷控制方式选择

内置8个方位指示功能(东、东南、南、西南、西、西北、北、东北)

两路报警输入一路辅助输出

屏幕菜单特性:

内置中英文菜单,支持中英文菜单随意切换

具有菜单密码保护功能

支持中文拼音输入法,可编辑输入中英文用户名、摄像机位置、预置位等标题

可通过菜单设置、调用、删除预置位,预置位巡视,隐私遮盖设置

屏幕可显示用户名、摄像机位置、预置位标题,转台内部温度,转台方位等

应用场合

公安防监控空中/海上搜索救援要,特殊场所保卫工业监控测温

电力故障诊断、遥感探测森林防火等



HXC-10系列集成了红外热像仪、一体化高变倍摄像机及高性能转台于一体。采用的新型红外热成像摄像机适应8-14μm红外波段、免维护、全天候。采用先进的非致冷凝视型红外焦平面芯片,独特的驱动、处理、显示技术,确保图像输出清晰和稳定。



摄像机、镜头参数

图像传感器

1/4英寸高品质EXVIEW HAD CCD传感器

视频信号

1.0±0.1VP-P75欧姆,复合)

有效像素

752H×582V

水平解析度

530TVL

镜头变倍

36倍光学变焦,f3.4122.4mm, F1.6-4.5

视角

1.7°(窄角)--57.8°(广角)

最低照度

0.01LUX

白平衡

自动/自动追踪/室内/室外/一键触发/手动等多种平衡模式

聚焦

自动/手动

光圈

自动/手动

电子快门

自动

背光补偿

打开/关闭

信噪比

>50dB

热成像仪参数

热像仪探测器类型

非致冷焦平面

探测器材料

氧化钒

像元尺寸

38μm×38μm

光谱范围

7.5~13.5μm

热响应时间

7ms

填充系数

>80%

有效像素

320×240(NTSC)   320×256(PAL)

目标温度范围

-8C---+500°C

云台参数

水平转动

360度

俯仰转动

120度

水平控制速度

0.1º-90º/

俯仰控制速度

0.1º-40º/

预置位速度

水平:90°/秒 俯仰:40°/秒

预置位数量

255个

输入/输出接口

复合视频接口

BNC接口,复合视频1Vp-p,75Ω非平衡

热像仪视频接口

BNC接口,复合视频1Vp-p,75Ω非平衡

控制信号接口

RS485接口,白色为485+,兰色为485-

控制信号格式

起始位:1位、数据位:8位、停止位:1位、波特率:2400、4800、9600bps可调

电源接口

红线和黑线为电源接线

报警输入接口

2路常开式报警输入

辅助输出接口

1路继电器辅助输出

电气参数

电源适配器

AC24V/2A

输入电压

AC24V

功耗

25W

结构参数

材质

铝合金

玻璃

高强度光学镀膜钢化玻璃透窗,5mm厚

重量(约)

20KG

颜色

黑色

机身尺寸

Φ262x554mm

包装尺寸

600mmx425mmx300 mm

包装材料

纸箱、珍珠绵

配套附件

AC24V/2A电源一个,说明书一本,保修卡一张、合格证一张

环境

工作温度

-40ºC ~ +55ºC

存储温度

-10°~ 60°

工作湿度

20%~90%

存储湿度

20%~80%

使用环境

室外室内

运输

各种交通工具

防护等级

IP66,内置浪涌及雷击保护装置

符合CE、FCC标准、ROHS认证等
