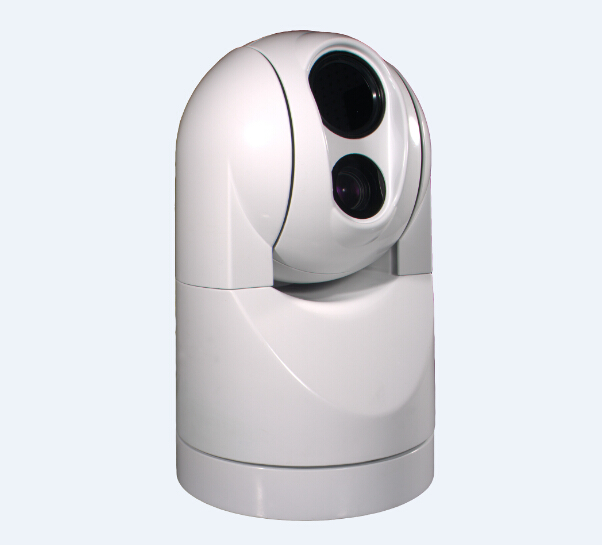

HXC-20系列 海事船载热成像转台夜视摄像机

HXC-20系列 海事船载热成像转台夜视摄像机




独有结构特性

机体由铝合金材料制成,坚固、密封。机身十分轻巧,可安装在船上任何位置

摄像机窗口采用5mm厚的光学玻璃;热像仪窗口采用5mm厚的单晶锗玻璃镀高硬炭膜。

简便多种安装方式

有2种安装方式选择:正向安装倒挂安装。

安装方式通过OSD菜单设置。设置好安装方式后,

图像及控制方向将自动翻转。

一体化构成

内置低照度、高清晰、36倍一体化摄像机。低照度摄像机,只要有少量的光线,就可以使用。它可以提高光线昏暗条件下的航行能力

内置高性能非致冷红外热像仪,最适合在漆黑的夜晚航行时使用,无需任何光线即可产生清晰红外图

内置陀螺稳定系统,使得船在风浪中行驶时图像输出平稳。

内置加热器,可在 -25°C 到 +55°C 温度范围内工作

内置除霜器,镜头透安装有除霜装置,使得它在任何环境中,热像仪镜头和摄像机镜头也能保持清晰,出高品质的图像。

专供恶劣的海洋环境中使用

防护性能达到IP66等级。

可在 -25°C 到 +55°C 温度范围内工作

可有效地防止海水腐蚀

内置浪涌及雷击保护装置。

云台基本特性:

精密电机控制,运行平稳,定位准确,反应灵敏。

水平转动360°,俯仰转动±90°。可使船长对周围情况了如指掌。

水平控制速度0.5--40°/秒。

俯仰控制速度0.5--20°/秒。

预置目标速度:水平40°/秒、俯仰20°/秒。

水平自动扫描速度1°—20°/秒可设置,水平、俯仰限位可设置。

削苹果扫描速度:水平1°—40°/秒、俯仰1°—20°/秒,水平、俯仰限位可设置。

内置解码器特性:

集成多协议解码控制器:PELCO-P/D协议,RS-422。

内置OSD菜单,摄像机、云台功能可设置。

软地址设置。

成比例变速功能:云台速度与变焦镜头的深度成比例不断下降。

可设置虚拟零位。

具有水平自动扫描功能,俯仰角度能设置。

具有削苹果扫描功能。

8个预置位,预置位精度 ± 0.10

2路报警输入一路辅助输出

2路视频输出: 一路输出端口供热像仪生成的视频信号输出,另一输出端口可供热像仪低照度摄像机的视频输出(通过远程控制键盘HX-KEY10切换)。因此,可显示在一个或两个视频显示器上。

具有指南针功能,支持NMEA0813,NMEA2000协议,可以接受指南针数据显示在屏幕上,可在辽阔的海洋上为船舶指引方向

屏幕菜单特性:

内置英文菜单。

具有菜单密码保护功能。

可编辑输入用户名、摄像机位置、预置位等标题。

可通过菜单设置、调用、删除预置位,预置位巡视,设置。

屏幕可显示用户名、摄像机位置、预置位标题,转台方位等信息。

标准的海事图标显示

图像定格(视频冻结)功能

用户控制当前图像使之定格在屏幕上。便于更加仔细地查看屏幕上的某些物体。

电子变焦

热像仪配具有电子变焦功能。只需将操纵杆控制装置上的控制旋钮按顺时针方向转动,便可对热像启用 2 倍电子变焦。返回按顺时针方向转动可启用 4 倍变焦。将控制旋钮按逆时针方向转动可返回 2 倍变焦,返回按逆时针方向转动则取消变焦。

远程控制键盘(HX-KEY10)

HXC-20系列的标准配置配备了一个远程控制键盘(HX-KEY10),可用来操纵云台及摄像机同时用户根据需要可以选购多个控制键盘(HX-KEY10),它们可用来在船上的多个不同位置控制云台及摄像机

采用三维控制杆,LCD显示操作状态,使用PELCO-D协议,控制命令代码经RS422接口(RJ45网络接口)输出,对摄像机(或云台)转动、变焦、聚焦及摄像机参数设置。键盘带背光功能,键盘和 LCD的背光亮度可调节。

HX-KEY10完全密封,以便在海上环境中使用。防护等级达到 IP66 标准。

控制码分配器

HXC-20系列的标准配置配备了一个控制码分配器(HX-MP2),HX-MP2可同时连接4个控制键盘及4个HXC-20转台有8个RJ45网络接口,其中4个接口用于接控制键盘,另四个接HXC-20转台。

HX-MP2完全密封,以便在海上环境中使用。防护等级达到 IP66 标准。

产品型号

HXC-20A35-V1

HXC-20B35-V2

HXC-20B50-V3

HXC-20A-V0

热成像仪成像性能

探测器类型

焦平面阵列,非制冷氧化钒 (Vox)

像素

320X240

视场角

20°(水平)x 15 °

(垂直)

20°(水平)x  15°

(垂直)

14°(水平)x 11 °

(垂直)

镜头

35mm

35mm

50mm

图像帧频

8.3 Hz PAL / 7.5 Hz NTSC

电子变焦

4X

热灵敏度

< 50 mK(在 f/1.0 光圈,+25°C 时)

光谱范围

7.5 - 13.5 μm

调焦

固定

固定

电动

低照度摄像机

探测器类型

1/4” HAD CCD

线分辨率

752(水平)x582(垂直)

最低照度度

0.1LUX/F1.4

水平视场角

57.8°(变倍1X),1.7°(变倍X36)

镜头变倍

36X

电子变焦

10X

云台参数

方位角范围

360° 连续

仰角范围

+90  / - 90°

水平控制速度

0.5°—40°/秒

俯仰控制速度

0.5°20°/秒

水平预置位速度

40°/秒

俯仰预置位速度

20°/秒

预置位

8个

图像显示

视频输出1

PAL 制热像或者 NTSC 制热像

视频输出2

PAL 制热像和低照度图像或者 NTSC 制热像和低照度图像

接口类型

BNC含BNC-to-RCA 转换头的接口,用于视频输出,防水,封闭

电源

供电要求

12—24VDC,接线不分正负。

功耗

标准功耗为 25 W,最大功耗为 50 W(在加热器工作时);待机模式下为 10 W

图像稳定系统

陀螺稳定器

环境条件

工作温度范围

-25°C 至 +55°C

存储温度范围

-40°C 至 +85°C

防护等级

IP66

冲击

垂直 15 g;水平 9 g

振动

IEC 60945; Mil-Std-810E

盐/雾

IEC60945

风速

100节

自动窗口除霜

标准

窗口除冰

标准

闪电防护

标准

电磁干扰

IEC 60945

物理特性

尺寸(直径 x 高)

Ф234mm x397mm(HXC-20)

重量(约)

11 Kg(HXC-20)

装运尺寸(长 x 宽 x 高)

40cm x 40cm x59cm

装运重量

15Kg

机体颜色

白色

组件

标准组件

HXC-20A 或 HXC-20B系统,带1米输出电缆线用户操作手册、用户安装手册、安装附件

选装组件

远程控制键盘HX-KEY10

码分配器HX-MP2:4路输入,4路输出;RS-422数据,RJ-45接口;HX-MP2-4:4路输入,4路输出;RS-422数据,RJ-45接口

5类屏蔽双绞线,两端带RJ45接头,长度8m或25m

视频信号线,长度8m

视频信号线,长度25m

安装转接盘
